阻塞赋值和非阻塞赋值

wire变量只能被 = 赋值 reg变量在always块中可以被=和<=两个运算符赋值,

always@(posedge clk)begin
    a = b;//阻塞赋值
end

always@(posedge clk)begin
    a <= b;//非阻塞赋值
end

1 一个例子

reg a;
reg b;
reg c;
always@(posedge clk)begin
    c <= b;
    a <= c;
    b <= a;
end
always@(posedge clk)begin
    c = b;
    a = c;
    b = a;
end

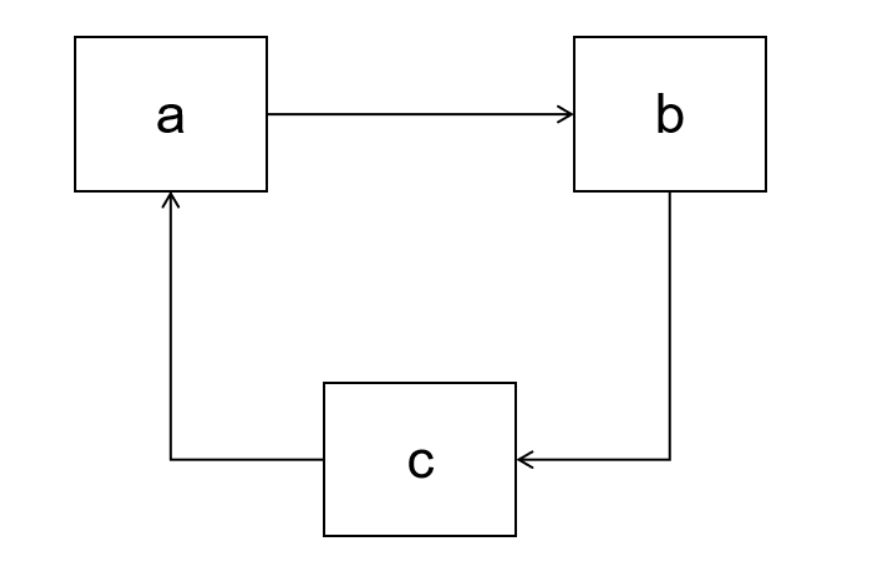

使用非阻塞赋值语句<=左侧是会被赋值的寄存器，右侧是各个寄存器和线路的输出构造的组合电路。同一个always块内的所有赋值语句是被同时执行的. 上述代码的功能就是寄存器 a、b、c 在下个时钟周期分别载入寄存器 c、a、b 的值。

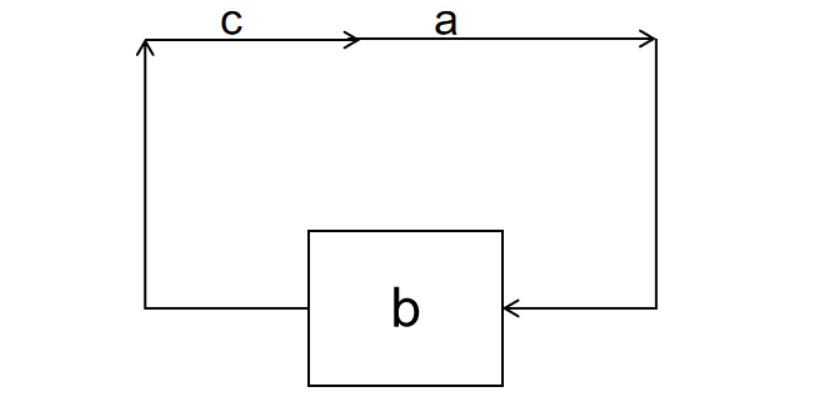

使用阻塞赋值语句=，赋值语句左侧的 reg 变量并不一定会被建模为寄存器，而是如下图。这三句赋值语句是有先后关系的，首先变量 c 获得变量 b 的值，然后变量 a 获得变量 c 的值也就是原来 b 的值，最后 b 后的变量的值也就是最开始变量 b 的值，形成环路。最后只有这个环路的最终结果 b 会被建模为寄存器，其他的 a、c 则会被建模为 wire。

2 阻塞赋值的电路

2.1 重命名

不同于非阻塞语句一个寄存器只能被赋值一次，阻塞语句的寄存器可以被多次赋值。例如：

reg tmp;
wire [1:0] data;
always@(posedge clk)begin
    tmp = 1'b0;
    tmp = tmp + data[0];
    tmp = tmp + data[1];
    sum = tmp;
end

虽然看起来 tmp 寄存器被赋值了很多次，但是每个被赋值的 tmp 是不同的变量，他们只是暂时共用了 tmp 这个名字，我们可以将被先后赋值的 tmp 重命名为 tmp、tmp0、tmp1，则可以得到如下的 Verilog 语句。实际上变量的名字不是那么重要，它代表的数据发生了变化，它就是一个新的数据：

reg tmp;
wire [1:0] data;
always@(posedge clk)begin
    tmp = 1'b0;
    tmp0 = tmp + data[0];
    tmp1 = tmp0 + data[1];
    sum = tmp1;
end

重命名的方法可以如下：

当一个变量被赋值，且在之前已经被赋值过或者充到源操作数之后，该变量分配一个新的名字
后续使用这个变量做源操作数的时候，用该变量最新被分配的名字做源操作数

2.2 无环图

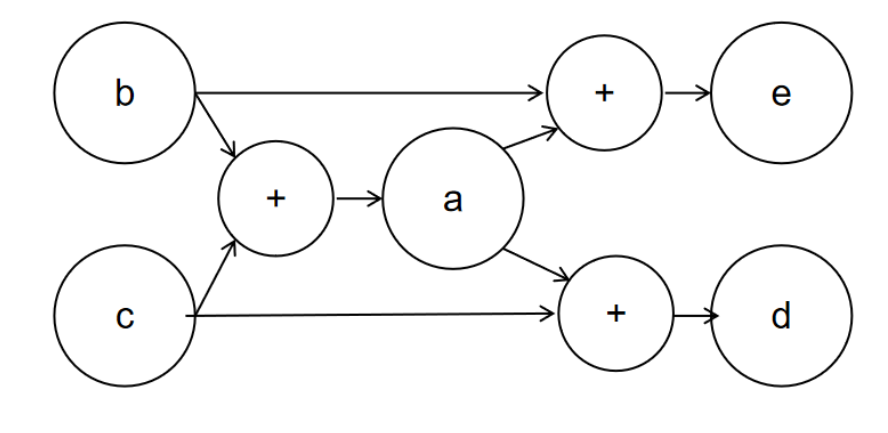

always 块内部的阻塞赋值关系可以非常复杂，但无论多么复杂都是可以表示为一个数据流图的，数据流图是有向无环图，那些最终那些出度为 0 的节点才会被最终生成寄存器，而那些中间赋值的变量值会被生成 wire。例如：

always@(posedge clk)begin
    a = b + c;
    d = a + c;
    e = a + b;
end

所以最后生成电路的时候，e 和 f 会生成寄存器，但是 a 只会得到线路 wire

2.3 中间变量的reg

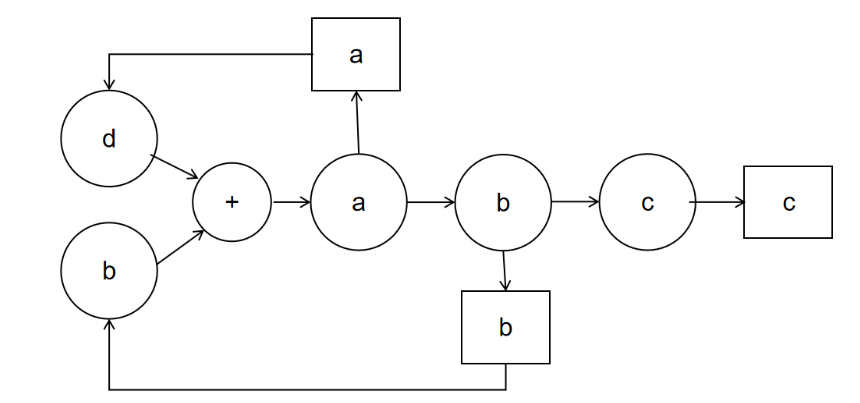

一下若干种情况中间变量会变为寄存器，即这个中间变量的源操作数的值和自己有关，它的电路成环，如：

wire d;
reg a,b,c;

assign d = a;

always@(posedge clk) begin
    a = b + d;
    b = a;
    c = b;
end

因为线路 a 依赖于中间变量 a 的值，所以 a 不能被综合为 wire 不然会产生环路，因此这里 a 的线路结果会被保存进入寄存器 a，换句话说变量 a 确实会被综合为寄存器，但是变量 b 得到的不是寄存器 a 的输出，而是和 a 一样的输入。

b 也一样，b 如果被综合为 wire 也会有环路问题，所以 b 被综合为寄存器，变量 c 载入的值是寄存器 b 得输入而不是输出。

阻塞赋值的优点

3.1 设计简单

阻塞赋值的执行方式和 C 语言的执行方式高度类似，如果有一段 C 代码，可以将它几乎不加修改的用阻塞赋值的方式实现，例如下面这段代码：

b = b + a;
if(b < 0){
    b = b - a;
}

就可以直接用如下阻塞语句实现

always@(posedge clk)begin
    b = b + a;
    if(b < 0) begin
        b = b - a;
    end
end

3.2 实现灵活

对于复杂的中间过程的计算可以用定义大量中间变量进行暂存，甚至可以搭配 for、if 等高级语法使用，非常灵活方便，有很好的可读性。例如下面这段代码：

always@(posedge clk)begin
    if(multiplier[0])begin
        result =result + multiplicant;
    end
    result = result >> 1;
end

如果使用阻塞赋值的方式实现的话，要么将多条表达式用嵌套的形式改为一条表达式，但是这种表达式可读性比较差，中间过程语义不明，且容易写错。

always@(posedge clk)begin
    result <= (multiplier[0]?result + multiplicant:result) >> 1;
end

或者可以将复杂的组合电路运算拿到 always 块外面用 assign 语法加以分布实现。这样在可读性上虽然好了很多，但是一个完整的逻辑会被拆分为两块代码，还是有一定的间离。

wire [31:0] add_one;
wire [31:0] shift;
assign add_one = multiplier[0]?result + multiplicant:result;
assign shift = add_one >> 1;

always@(posedge clk)begin
    result = shift;
end

4 阻塞赋值的缺点

4.1 忽略电路实现

因为阻塞赋值可以实现从 C 语言到 Verilog 的快速转换，所以容易出现对代码不加修改的直接照抄。不同于 C 语言每行代码较为廉价，多一条 C 语句只会导致 CPU 多执行几个周期，对于 Verilog 而言多一条语句可能就会多一个大型电路。例如上面我们照搬的例子，可以看到需要一套加法器和一条减法器。

always@(posedge clk)begin
    b = b + a;
    if(b < 0)begin
        b = b -a;
    end
end

但我们只要稍作修改就可以只用一个加法器，而节约下一个减法器。语法简洁了之后，编程者容易忽略底层的硬件开销和电路实现，从而导致浪费，就像 Java 的开销远大于 C 一样。

assign result = b + a;
always@(posedge clk)begin
    if(result >= 0)begin
        b = result;
    end
end

上面的例子只会导致电路的浪费，但是下面的例子会导致电路结构发生巨大的变化。我们以乘法器为例，在 lab3-3 的教程中我们提到将每次迭代当作一个状态，然后将这个状态迭代 32 次。但是部分同学会照抄伪代码得到如下的 Verilog：

always@(posedge clk)begin
    for(i=0;i<32;i++)begin
        if(multiplier[0])begin
            product = product + multiplicant;
        end
        multiplier = multiplier >> 1;
        multiplicant = multiplicant << 1;
    end
end

该电路（当然还需要做调整才可以真的执行）确实可以实现乘法器的功能，但是实际上 for 循环会把电路展开为 32 份，也就是每次迭代执的加法器、选择器、移位器会被重复 32 次。最后我们不是一组电路 32 次迭代得到最终结果，而是 32 组电路串联然后一个周期得到最终结果。

always@(posedge clk)begin
    if(multiplier[0])begin
        product = product + multiplicant;
    end
    multiplier = multiplier >> 1;
    multiplicant = multiplicant << 1;

    ...// 重复32 次

    if(multiplier[0])begin
        product = product + multiplicant;
    end
    multiplier = multiplier >>1;
    multiplicant = multiplicant << 1;
end

4.2 行为未定义

中间变量被外部调用的情况不确定。例如下面这个例子。因为 b 所在的数据成环路，所以 b 会成为一个寄存器，但是寄存器的值有输出的值、有输入的值，它们都叫做 b。那么对于 a 和 e 而言他们输入的数据 b 是寄存器的输出还是输入呢？这个是不确定的，有的模拟器认为是输入、有的认为是输出，所以在 always 块外部使用中间变量会导致大量的不确定问题。

assign a = b;
always@(posedge clk)begin
    b = a + 1;
    c = b + 1;
end
always@(posedge clk)begin
    e = b;
end

5 如何正确使用阻塞赋值

5.1 构造组合电路

常见的选择是always@(*)搭配=构建组合电路，always@(posedge clk)搭配<=构建时序电路。

因为我们已经介绍了 always_ff 的写法，所以可以 always_ff 搭配 = 进行编程。

构造仿真激励

我们可以看到阻塞赋值的语法是按照指令顺序从前往后进行赋值的，我们在initial块对仿真输入做激励的时候就是用的阻塞赋值的语法。实际上initial也可以和always一样使用 for 语句和 if 语句，来实现复杂的激励功能。
